Radiowy wahadłowy system regałów paletowych do automatycznego przechowywania i wyszukiwania
System regałów paletowych z wahadłem radiowym to półautomatyczne rozwiązanie do przechowywania i pobierania, które pozwala na przechowywanie o dużej gęstości.Można go skonfigurować w kolejności rotacji LIFO (ostatnie weszło, pierwsze wyszło) lub FIFO (pierwsze weszło, pierwsze wyszło), w zależności od charakterystyki przechowywanych ładunków.
Dzięki temu półautomatycznemu kompaktowemu systemowi składowania z wózkami wahadłowymi jednostka ładunkowa jest przemieszczana przez wózek wahadłowy w kanale, zapobiegając w ten sposób wjechaniu wózka podnośnikowego w konstrukcję regału.

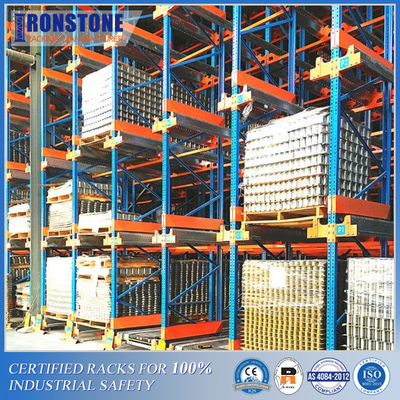

System ten składa się z ram regałowych połączonych belkami podtrzymującymi szyny, które służą do składowania palet na głębokości oraz do przemieszczania wózka.Wózek porusza się autonomicznie po szynach, umieszczając ładunek w odpowiednim miejscu.
Dzięki temu, że wózek podnośnikowy nie musi wjeżdżać w konstrukcję regału, skraca się czas obsługi, zwiększając głębokość składowania.Ryzyko wypadków lub uszkodzeń na regałach jest radykalnie zoptymalizowane, a ich ruchy są zredukowane, a operacje w zredukowanym magazynie pracowników magazynu są bardziej zoptymalizowane.
Jak działa radiowy system regałów paletowych wahadłowych?
Wózek radiowy jest kluczową częścią systemu.Jest umieszczany pod paletami i odpowiada za przenoszenie ładunków paletowych na torach regałowych.Regały paletowe wahadłowe wyposażone są w szyny prowadzące i tory na każdym torze.Palety są umieszczane bezpośrednio na prowadnicach, a radiowy wózek wahadłowy może przemieszczać się po torach w celu transportu palet.
Kiedy radiowy wózek wahadłowy dociera do żądanej palety, platforma podnosi się, aby podeprzeć paletę i podnieść ją o kilka cali.Następnie wózek wahadłowy płynnie przeniesie paletę na przód linii w celu rozładunku palety.Podobnie wózek wahadłowy przetransportuje każdego we właściwe miejsce do załadunku.
Wózek wahadłowy z radiem jest zasilany baterią, którą można zarządzać za pomocą pilota.Dlatego operatorzy wózków widłowych muszą pracować tylko na końcu systemu regałów i nie muszą wjeżdżać do systemu, co znacznie zmniejsza koszty pracy.
Specyfikacje wózka wahadłowego z radiem
|
Przedmiot |
Podstawowe dane |
Uwaga |
|
|
Typ |
Wersja wysoka: TDRII-A-1012-1.5T |
|
|
|
Odpowiednia paleta |
Szerokość: 1016 mm Głębokość: 1219 mm |
Wejście: 1016mm |
|
|
Maksymalna ładowność |
Maksymalnie 1500 kg |
|
|
|
Przenosić |
Prędkość |
Vmax pusty: 1,5 m/s, Vmax pełny: 1,0 m/s |
|
|
Przyśpieszenie |
≤0,5m/S2 |
|
|
|
Silnik |
Bezszczotkowy serwomotor: 48VDC 600W |
Importowane z Ameryki |
|
|
Sterownik serwo |
Bezszczotkowy sterownik serwo |
Importowany |
|
|
Winda |
Wysokość podnoszenia |
40mm |
|
|
Silnik |
Silnik bezszczotkowy: 48VDC 500W |
Importowane z Ameryki |
|
|
Pozycjonowanie/Dokładność |
Pozycjonowanie ruchu: czujnik laserowy |
Niemcy P+F/SICK |
|
|
Pozycjonowanie palet: czujnik laserowy |
Niemcy P+F/SICK |
||
|
Pozycjonowanie windy: przełącznik zbliżeniowy |
Niemcy P+F |
||
|
Wykrywanie obiektów |
Fotoelektryczność tłumienia tła |
Niemcy P+F/SICK |
|
|
System sterowania |
Sterownik programowalny: S7-200 PLC |
Niemcy SIEMENS |
|
|
Odległy |
Częstotliwość pracy: 433 MHZ; Odległość komunikacji: co najmniej 100 m w otwartym środowisku. |
Zaimportowany dostosowany IMT |
|
|
Dwukierunkowa komunikacja, z wyświetlaczem LED |
|||
|
Temperatura: -40 ℃ ~ + 80 ℃ IP67 |
|||
|
Zasilacz |
Akumulator litowo-żelazowo-fosforanowy |
Krajowa, wysoka jakość |
|
|
Parametr baterii |
48V,30AH; czas pracy: ≥8h; czas ładowania: 3h; czasy ładowania: 1000 |
Bezobsługowy |
|
|
Tryb kontroli prędkości |
Sterowanie serwo, stały moment obrotowy przy niskiej prędkości |
|
|
|
Tryb sterowania wahadłowego |
Pilot |
|
|
|
Bieganie Hałas |
≤60 dB |
|
|
|
Wymagania dotyczące malowania |
Rama (czarna) Inne (jasnoszary) |
|
|
|
Temperatura otoczenia |
Temperatura: 0 ℃ ~ 50 ℃ Wilgotność: 5% ~ 95% (bez kondensacji) |
|
|
|
Urządzenie antykolizyjne |
Na powierzchni czołowej zamontowano poliuretanową listwę amortyzującą oraz czujnik antykolizyjny |
||
Funkcje bezpieczeństwa wózka Radio Shuttle
Każdy radiowy wózek wahadłowy jest wyposażony w liczne czujniki, w tym czujnik wykrywania i czujnik rezystancji.Czujniki wykrywania są w stanie wykryć palety i przeszkody.Gdy czujniki wykryją przeszkodę na drodze, wahadłowiec zatrzyma się i wyda dźwięk, aby zaalarmować użytkowników o problemie.Czujniki oporu działają, gdy zbliżają się dwie palety.Podczas przechowywania palet blisko siebie samochód wykryje, kiedy dwie palety się stykają, i z wdziękiem puści paletę.
Zalety systemu regałów paletowych Radio Shuttle
* Zwiększona produktywność:Operator może wykonywać inne funkcje, podczas gdy wózek wahadłowy przesuwa jednostkę ładunkową z powrotem do kanału, zwiększając produktywność.
* Pamięć masowa o dużej gęstości:Wykorzystaj 100% miejsc składowania i do 90% powierzchni magazynowej.
* Krótszy czas obsługi:operatorzy wózków widłowych nie muszą wjeżdżać do systemu, co skraca czas pracy w porównaniu ze standardowym systemem wjazdowym.
* Średnia/wysoka rotacja produktów.
* Jeden SKU na kanał.
* Zwiększone bezpieczeństwo:Mniej incydentów, ponieważ wózek podnośnikowy nie wjeżdża do kanałów regałów.
