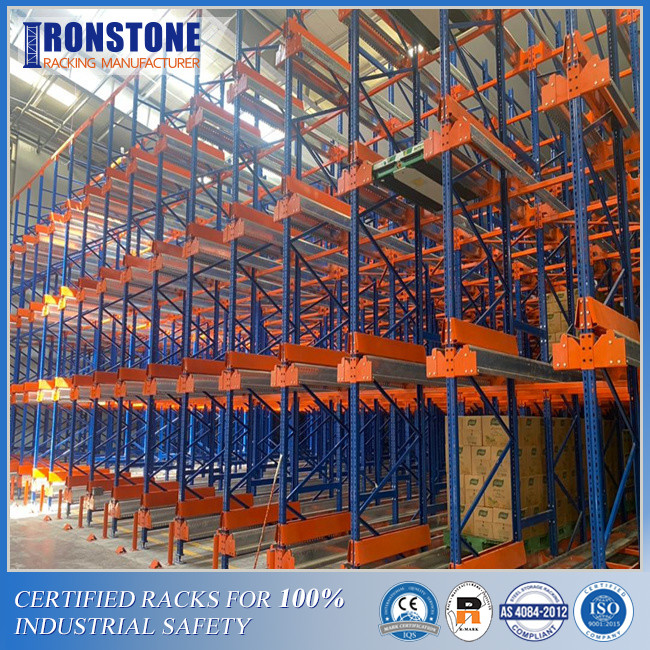

System regałów paletowych High Compact Radio Shuttle do przechowywania w magazynie
System regałów paletowych Radio Shuttle to półautomatyczne rozwiązanie magazynowe oparte na składowaniu na pasach, łączące systemy składowania wjezdnego, wypychania i składowania na żywo.Paleta wahadłowa jest sterowana zdalnie przez użytkownika i przenoszona z jednego pasa magazynowego na drugi przez operatora wózka widłowego.Przemieszcza towary niezależnie, ręcznie lub automatycznie optymalizując pasy dla faz składowania, załadunku i rozładunku.
System regałów paletowych wahadłowych z radiem jest idealny do przechowywania palet o dużej gęstości z produktami referencyjnymi i masowymi.Zastosowanie wahadłowca znacznie skraca czas manewrowania na operację i optymalizuje pojemność magazynową kompaktowego systemu.System wykorzystuje wózki wahadłowe, które poruszają się niezależnie od samych regałów, co oznacza, że nie ma potrzeby wjeżdżania wózkami widłowymi do wnętrza korytarzy magazynowych.
Specyfikacje wózka wahadłowego z radiem
|
Przedmiot |
Podstawowe dane |
Uwaga |
|
|
Typ |
Wersja wysoka: TDRII-A-1012-1.5T |
|
|
|
Odpowiednia paleta |
Szerokość: 1016 mm Głębokość: 1219 mm |
Wejście: 1016mm |
|
|
Maksymalna ładowność |
Maksymalnie 1500 kg |
|
|
|
Przenosić |
Prędkość |
Vmax pusty: 1,5 m/s, Vmax pełny: 1,0 m/s |
|
|
Przyśpieszenie |
≤0,5m/S2 |
|
|
|
Silnik |
Bezszczotkowy serwomotor: 48VDC 600W |
Importowane z Ameryki |
|
|
Sterownik serwo |
Bezszczotkowy sterownik serwo |
Importowany |
|
|
Winda |
Wysokość podnoszenia |
40mm |
|
|
Silnik |
Silnik bezszczotkowy: 48VDC 500W |
Importowane z Ameryki |
|
|
Pozycjonowanie/Dokładność |
Pozycjonowanie ruchu: czujnik laserowy |
Niemcy P+F/SICK |
|
|
Pozycjonowanie palet: czujnik laserowy |
Niemcy P+F/SICK |
||
|
Pozycjonowanie windy: przełącznik zbliżeniowy |
Niemcy P+F |
||
|
Wykrywanie obiektów |
Fotoelektryczność tłumienia tła |
Niemcy P+F/SICK |
|
|
System sterowania |
Sterownik programowalny: S7-200 PLC |
Niemcy SIEMENS |
|
|
Odległy |
Częstotliwość pracy: 433 MHZ; Odległość komunikacji: co najmniej 100 m w otwartym środowisku. |
Zaimportowany dostosowany IMT |
|
|
Dwukierunkowa komunikacja, z wyświetlaczem LED |
|||
|
Temperatura: -40 ℃ ~ + 80 ℃ IP67 |
|||
|
Zasilacz |
Akumulator litowo-żelazowo-fosforanowy |
Krajowa, wysoka jakość |
|
|
Parametr baterii |
48V,30AH; czas pracy: ≥8h; czas ładowania: 3h; czasy ładowania: 1000 |
Bezobsługowy |
|
|
Tryb kontroli prędkości |
Sterowanie serwo, stały moment obrotowy przy niskiej prędkości |
|
|
|
Tryb sterowania wahadłowego |
Pilot |
|
|
|
Bieganie Hałas |
≤60 dB |
|
|
|
Wymagania dotyczące malowania |
Rama (czarna) Inne (jasnoszary) |
|
|
|
Temperatura otoczenia |
Temperatura: 0 ℃ ~ 50 ℃ Wilgotność: 5% ~ 95% (bez kondensacji) |
|
|
|
Urządzenie antykolizyjne |
Na powierzchni czołowej zamontowano poliuretanową listwę amortyzującą oraz czujnik antykolizyjny |
||
Zalety systemu regałów paletowych Radio Shuttle

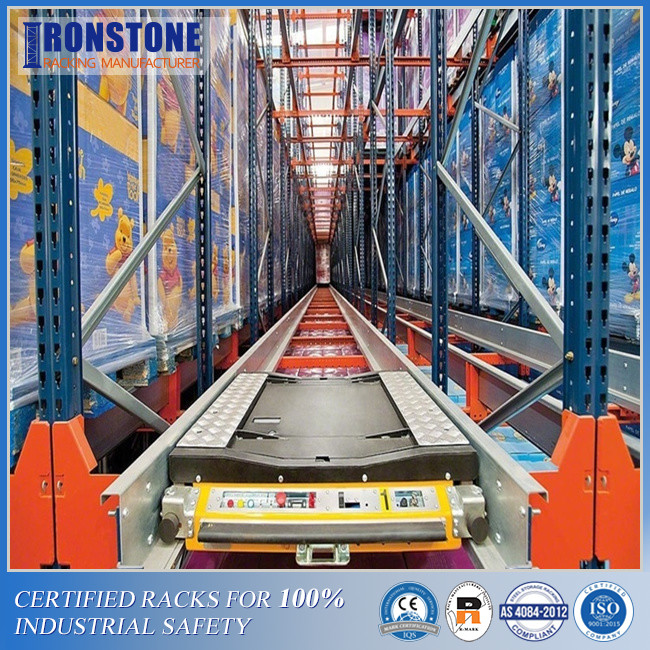

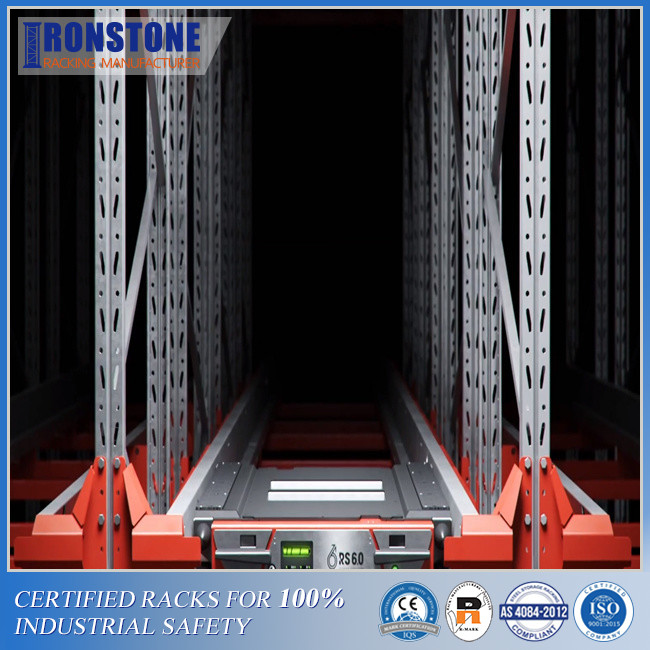

Wózek widłowy umieszcza towar na szczycie wahadłowca radiowego, który porusza się po torze i ustawia towar we właściwej pozycji.Kilka czujników precyzyjnie steruje promem radiowym.Operator wózka widłowego może z łatwością wydawać wszystkie polecenia wejścia i wyjścia za pomocą pilota zdalnego sterowania.
Ponieważ po pasach nie porusza się wózek widłowy, a system konstrukcyjny budynku praktycznie nie stwarza zagrożenia wypadkowego.Kolejną zaletą systemu jest mniejsze uszkodzenie konstrukcji stalowej, ponieważ wózki widłowe nie docierają do regałów.
Nasze radiowe systemy wahadłowe to skuteczny sposób przechowywania towarów masowych, takich jak żywność, napoje i inne przedmioty na paletach, które są zwykle wjeżdżane samochodem, wypychane lub składowane w systemie regałów przepływowych z paletami.Jest szczególnie odpowiedni do aplikacji o dużej objętości i małej liczbie jednostek SKU.
Nasz radiowy system wahadłowy przekształca regały paletowe bez samochodów w zautomatyzowane rozwiązanie magazynowe, przechowując przedmioty za pomocą automatycznego wózka wahadłowego poruszającego się po torze nośnym.
Palety są ładowane na przednie szyny, skąd wahadłowiec podnosi towar i transportuje go do najdalszego punktu w dół.Wbudowane czujniki w systemie regałów wahadłowych wykrywają pozycję następnej palety i umieszczają nowy ładunek w określonej, ale regulowanej odległości od niej z powrotem do powierzchni początkowej.Rozładunek jest po prostu odwrotną operacją.
Ruch wahadłowy palet jest kontrolowany za pomocą pilota, co pozwala operatorowi wózka widłowego przejść do następnego zadania, podczas gdy wahadłowiec przenosi paletę do właściwego miejsca składowania.System wahadłowy jest obsługiwany przez standardowy wózek widłowy.
