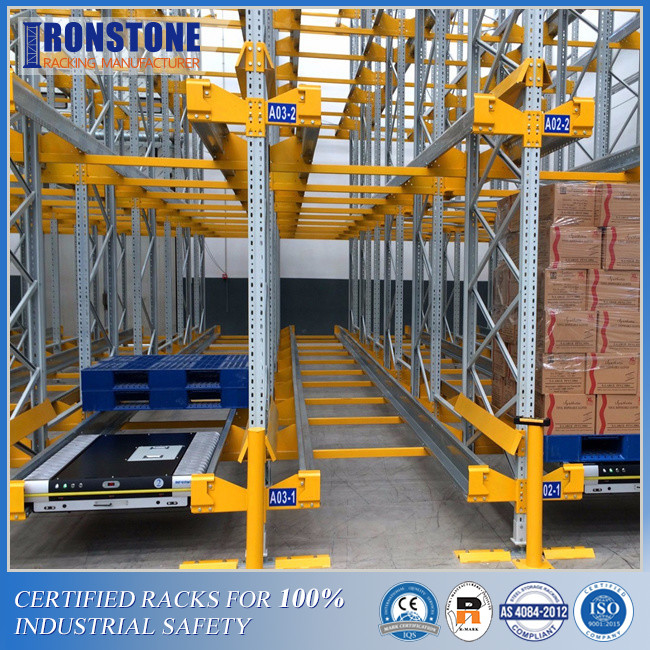

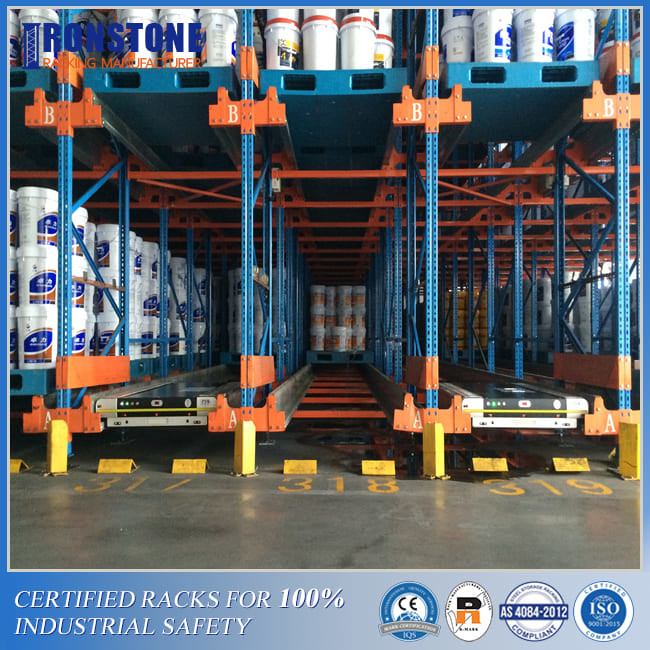

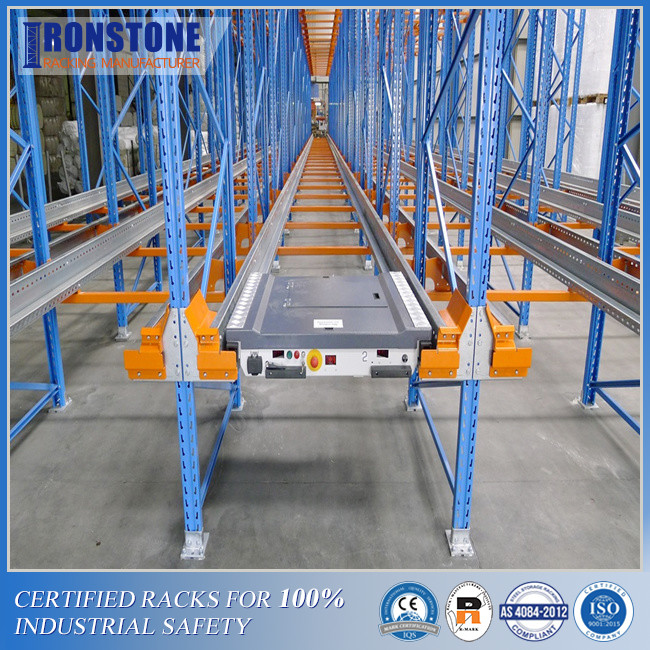

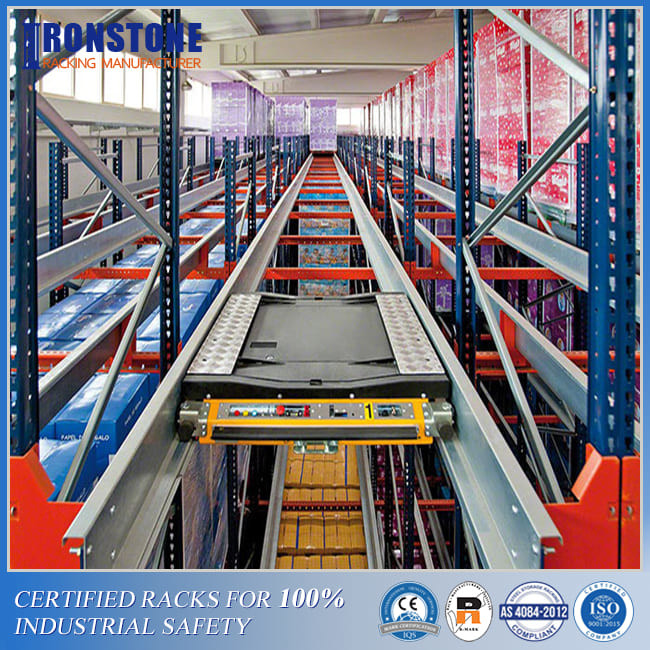

Półautomatyczny system regałów paletowych z wahadłem radiowym do przechowywania w ciężkich warunkach
Wahadłowiec to wózek lub sanki, które przemieszczają przechowywane przedmioty na regały paletowe.Wahadłowce poruszają się po szynach i pozwalają na gęstszy system przechowywania, dzięki czemu można zmaksymalizować przestrzeń.Regały wahadłowe oszczędzają czas, eliminując potrzebę używania ręcznie obsługiwanych wózków widłowych do przemieszczania się w górę iw dół korytarzy, zmniejszając ryzyko dla pracowników magazynu, maszyn i samych regałów paletowych.Wózek wahadłowy jest zasilany bateryjnie, co pomaga zredukować emisje w magazynie.System przechowywania jest dostarczany w komplecie z baterią, ładowarką i pilotem, które zapewniają 16 godzin pracy i skrócony czas ładowania.
Ten typ systemu najlepiej nadaje się do magazynów, w których często ładuje się i rozładowuje dużą liczbę palet, takich jak chłodnie, przetwórstwo mięsa oraz dystrybucja żywności i napojów.Jednak nie jest to przydatne w przypadku centrów dystrybucyjnych, które przechowują wiele artykułów na palecie i wzdłuż każdego korytarza.
Zdalnie sterowane regały wahadłowe to wydajniejszy i bezpieczniejszy sposób zarządzania zapasami palet w magazynie.Ten system może pomóc zmaksymalizować wykorzystanie dostępnej przestrzeni w magazynie lub zakładzie dystrybucyjnym i usprawnić codzienne operacje.
Specyfikacje wózka wahadłowego z radiem
| Przedmiot | Podstawowe dane | Uwaga | |
| Typ | Wersja wysoka: TDRII-A-1012-1.5T | ||
| Odpowiednia paleta | Szerokość: 1016 mm Głębokość: 1219 mm | Wejście: 1016mm | |
| Maksymalna ładowność | Maksymalnie 1500 kg | ||
| Przenosić | Prędkość | Vmax pusty: 1,5 m/s, Vmax pełny: 1,0 m/s | |
| Przyśpieszenie | ≤0,5m/S2 | ||
| Silnik | Bezszczotkowy serwomotor: 48VDC 600W | Importowane z Ameryki | |
| Sterownik serwo | Bezszczotkowy sterownik serwo | Importowany | |
| Winda | Wysokość podnoszenia | 40mm | |
| Silnik | Silnik bezszczotkowy: 48VDC 500W | Importowane z Ameryki | |
| Pozycjonowanie/Dokładność | Pozycjonowanie ruchu: czujnik laserowy | Niemcy P+F/SICK | |
| Pozycjonowanie palet: czujnik laserowy | Niemcy P+F/SICK | ||
| Pozycjonowanie windy: przełącznik zbliżeniowy | Niemcy P+F | ||
| Wykrywanie obiektów | Fotoelektryczność tłumienia tła | Niemcy P+F/SICK | |
| System sterowania | Sterownik programowalny: S7-200 PLC | Niemcy SIEMENS | |
| Odległy |
Częstotliwość pracy: 433 MHZ; Odległość komunikacji: co najmniej 100 m w otwartym środowisku. |
Zaimportowany dostosowany IMT | |
| Dwukierunkowa komunikacja, z wyświetlaczem LED | |||
| Temperatura: -40 ℃ ~ + 80 ℃ IP67 | |||
| Zasilacz | Akumulator litowo-żelazowo-fosforanowy | Krajowa, wysoka jakość | |
| Parametr baterii |
48V,30AH; czas pracy: ≥8h; czas ładowania: 3h; czasy ładowania: 1000 |
Bezobsługowy | |
| Tryb kontroli prędkości | Sterowanie serwo, stały moment obrotowy przy niskiej prędkości | ||
| Tryb sterowania wahadłowego | Pilot | ||
| Bieganie Hałas | ≤60 dB | ||
| Wymagania dotyczące malowania |
Rama (czarna) Inne (jasnoszary) |
||
| Temperatura otoczenia |
Temperatura: 0 ℃ ~ 50 ℃ Wilgotność: 5% ~ 95% (bez kondensacji) |
||
| Urządzenie antykolizyjne | Na powierzchni czołowej zamontowano poliuretanową listwę amortyzującą oraz czujnik antykolizyjny | ||
Jak działają systemy regałów wahadłowych z radiem?
Systemy regałów wahadłowych działają w konfiguracji FIFO (pierwsze weszło, pierwsze wyszło) lub LIFO (ostatnie weszło, pierwsze wyszło).To, która metoda zostanie zastosowana, zależy od tego, czy przejścia znajdują się na obu końcach, czy tylko na jednym końcu przejścia.System regałów Shuttle jest obsługiwany za pomocą pilota, sygnału radiowego lub WiFi.
Operator po prostu przekazuje polecenie wahadłowi, który podnosi całą paletę i transportuje ją na następne wolne miejsce na półce za pomocą zintegrowanego toru.Pionowy tor na końcu korytarza umożliwia również poruszanie się wahadłowca w górę iw dół, dzięki czemu nie marnuje się absolutnie żadnej przestrzeni.
Zalety systemu regałów wahadłowych radiowych
