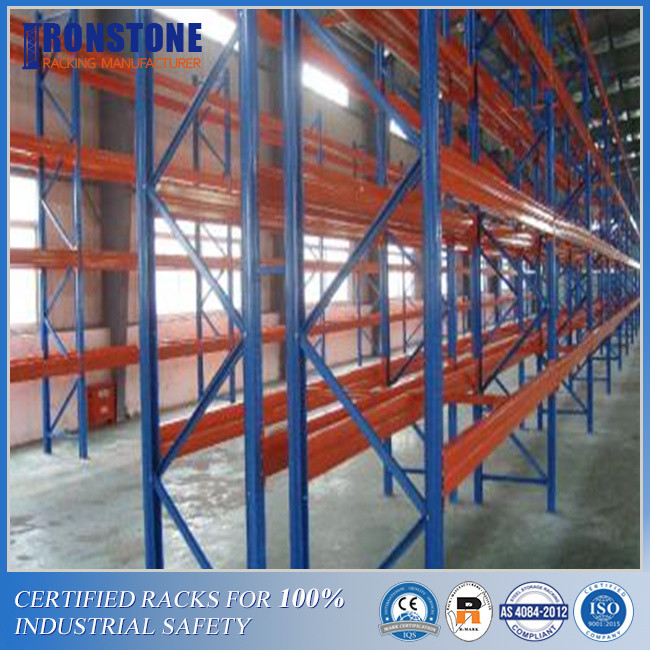

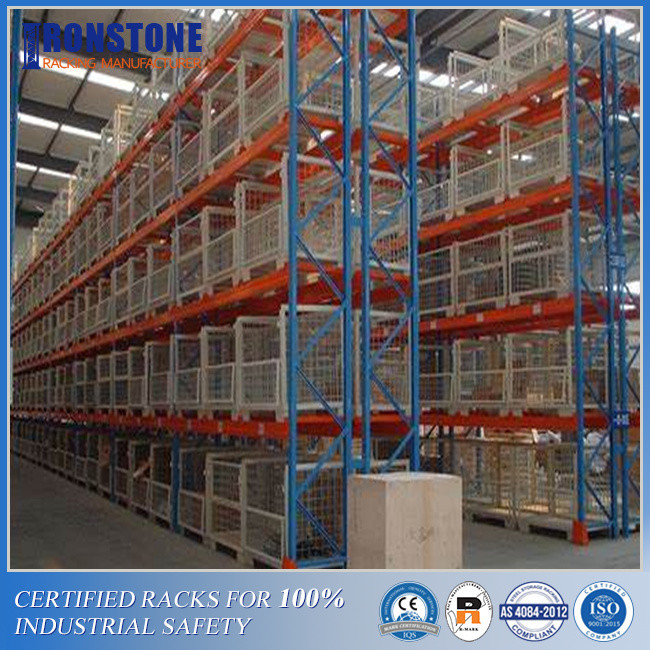

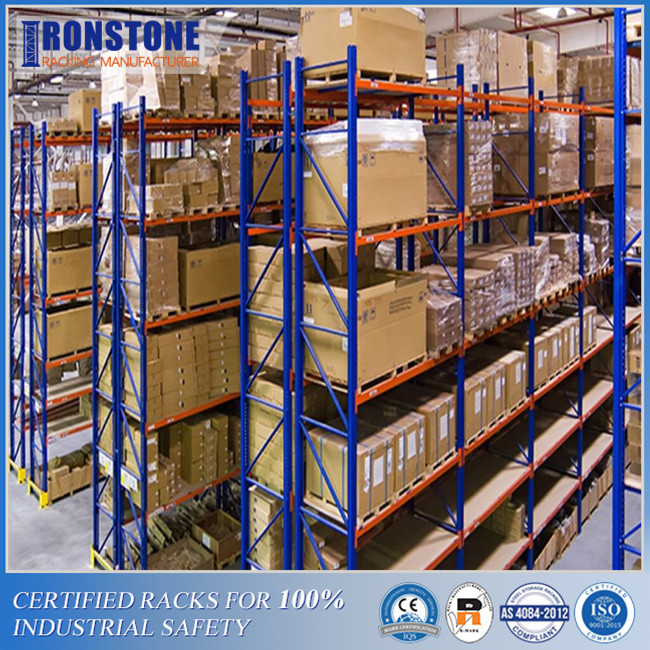

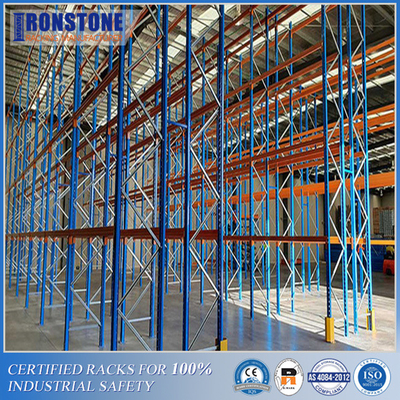

Selektywne regały paletowe z certyfikatem CE do przechowywania w magazynach
W większości magazynów selektywne regały paletowe są powszechnie spotykane z dużą pojemnością składowania.Metalowe regały paletowe przeznaczone są do załadunku i rozładunku palet za pomocą wózków widłowych z dużą wydajnością.Wszechstronne przemysłowe regały paletowe są w stanie przechowywać duże ładunki paletowe zgodnie z metodami zarządzania zapasami FIFO.
Formowane na zimno regały magazynowe mogą zapewniać doskonały stosunek wytrzymałości do masy przy niestandardowych rozmiarach.W przypadku ciężkich ładunków na paletach bardziej zalecane są przykręcane stężenia i płyty podstawy ze względu na długotrwałe użytkowanie i bezpieczeństwo magazynu.Otwory wybite na słupkach umożliwiają łatwą i szybką regulację belki w celu zaspokojenia osobistych potrzeb w zakresie przechowywania.
Wykres udźwigu belki i pionu
| Ładowność belki (kg/para) | ||||||||
|
Sekcja Rozmiar (mm) |
Odchylenie wiązki=L/300 Długość wiązki (mm) |
|||||||
| 1800 | 2000 | 2300 | 2500 | 2700 | 3000 | 3300 | 3600 | |
| 80*50*1,5 | 2400 | 1950 | 1250 | 1050 | 900 | 800 | 600 | 400 |
| 100*50*1,5 | 4000 | 3300 | 2100 | 1800 | 1500 | 1250 | 1000 | 850 |
| 110*50*1,5 | 4000 | 2700 | 2300 | 1900 | 1600 | 1300 | 1100 | |
| 120*50*1,5 | 3200 | 2700 | 2300 | 1900 | 1500 | 1300 | ||
| 140*50*1,5 | 3850 | 3300 | 2700 | 2300 | 1900 | |||
| 160*50*1,5 | 4600 | 3700 | 3100 | 2600 | ||||
| Ładowność pionowej ramy (kg) | |||
| Rozmiar sekcji pionowej (mm) | Grubość (mm) | Głębokość ramek (mm) | Ładowność (kg) |
| 80*60 | 1.8 | 800/900/1000/1050 | 6000 |
| 2.0 | 900/1000/1050/1100 | 8000 | |
| 90*70 | 1.8 | 800/900/1000/1050 | 8000 |
| 2.0 | 900/1000/1050/1100 | 11000 | |
| 100*70 | 2.0 | 900/1000/1050/1100 | 13000 |
| 2.3 | 900/1000/1050/1100 | 15000 | |
| 2.5 | 900/1000/1050/1100 | 16500 | |
| 120*95 | 2.0 | 900/1000/1050/1100 | 18000 |
| 2.3 | 900/1000/1050/1100 | 20000 | |
| 2.5 | 900/1000/1050/1100 | 22000 | |
| 3.0 | 900/1000/1050/1100 | 26000 | |
Belka
Nośność belek często odnosi się do nośności pary belek, ponieważ pracują one razem w każdym przęśle.Pod wpływem pionowego nacisku i poziomego naprężenia belki przejmują ciężar palety, a następnie przenoszą go na słupki.Odległość między belkami między dwiema warstwami jest dostosowana do wielkości ładunku paletowego.
Zwykle na każdym poziomie belki projektuje się dwa stanowiska paletowe.W takim przypadku łączna waga dwóch ładunków na paletach musi być mniejsza niż nośność belki na każdym poziomie.
Wzór na dopuszczalne ugięcie belki
Pionowo
Biorąc za przykład jedną jednostkę szeregową, dwie ramy pionowe umieszczone po lewej i prawej stronie wraz z belkami łączącymi tworzą podstawową jednostkę magazynową.Po załadowaniu ładunku na belki, słupki natychmiast przejmą produkty uboczne przenoszenia siły ściskającej i inne powiązane części.
Udźwig każdego słupka będzie określony przez ciężar ładunku i długość belki.W tej sytuacji termin „odchylenie” jest używany do pomiaru odległości odchylenia belki pionowej pod obciążeniem.
Kilka ważnych punktów, które mogą pomóc w systemie pamięci masowej
1. W rzeczywistych zastosowaniach obciążenia pierwszego poziomu są zwykle umieszczane na ziemi w celu obniżenia kosztów.
2. Wszystkie terminy dotyczące nośności, o których wspominaliśmy wcześniej, odnoszą się do obciążeń statycznych.
3. Należy zachować maksymalną nośność belek i słupków.
4. Wszystkie stojaki powinny być zainstalowane na podłodze, spełniając określone wymagania projektowe.
5. Regały wraz z ramami, belkami i innymi akcesoriami powinny być prawidłowo zmontowane.
6. Nadmiarowość pojemności należy pozostawić dla długotrwałej bezpiecznej eksploatacji i ewentualnych uszkodzeń.
