System regałów wahadłowych Smart Warehouse Palet Radio z łatwym zarządzaniem

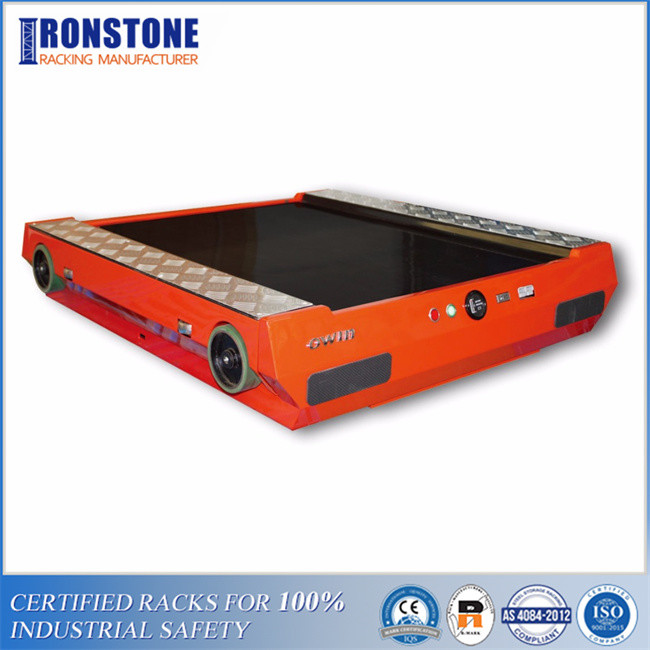

Regał paletowy Radio Shuttle to system regałów o dużej gęstości, który wykorzystuje zrobotyzowany wózek (znany również jako „wahadłowiec”) do poruszania się po regałach w celu ułatwienia przechowywania i pobierania towarów.Takie systemy są często wykorzystywane do przechowywania dużych ilości towarów tego samego rodzaju, takich jak żywność, farmaceutyki, elektronika itp.

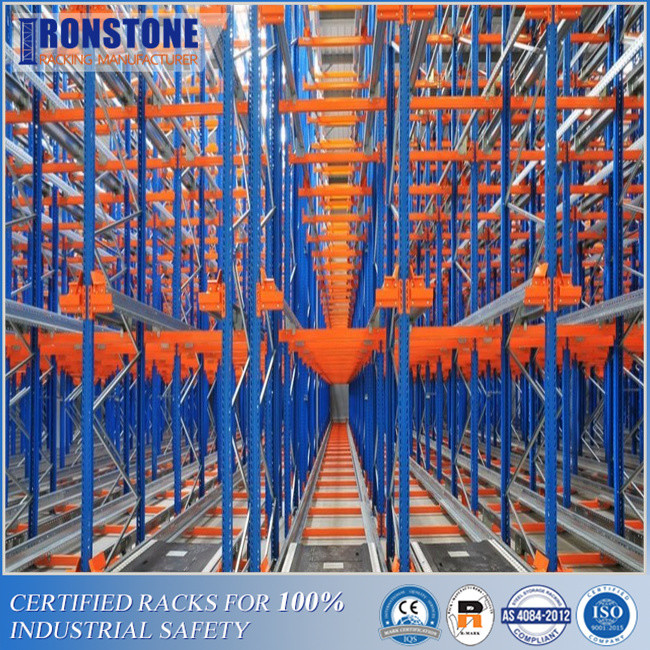

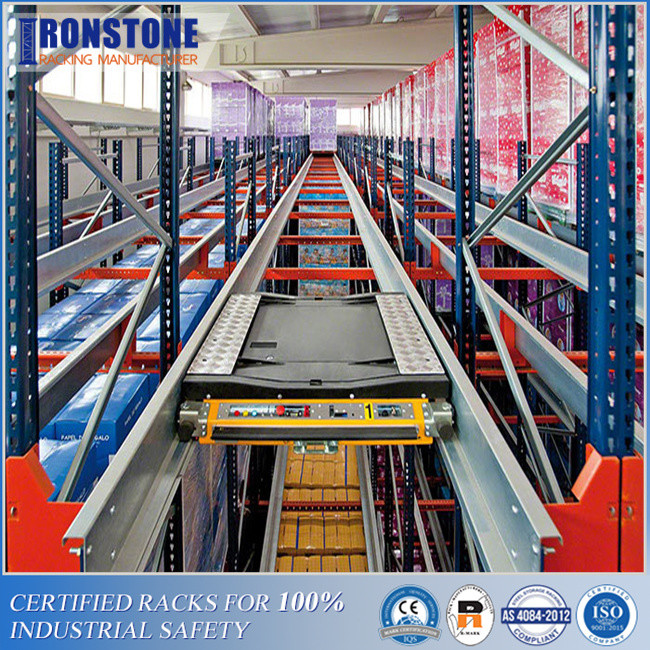

Ten system regałów składa się z wielu kolumn, belek i wsporników poziomych, co umożliwia pionowe układanie wielu regałów.Wóz robota może automatycznie przemieszczać się między półkami, przemieszczać towar od wejścia na wyznaczone miejsce na półce, a następnie wyjąć towar z półki i przetransportować go do wyjścia w celu załadunku na wózki widłowe lub inny sprzęt manipulacyjny.
Zaletą regału paletowego Radio Shuttle jest to, że może zaoszczędzić czas i miejsce, poprawić wydajność przechowywania, obniżyć koszty pracy i poprawić bezpieczeństwo.

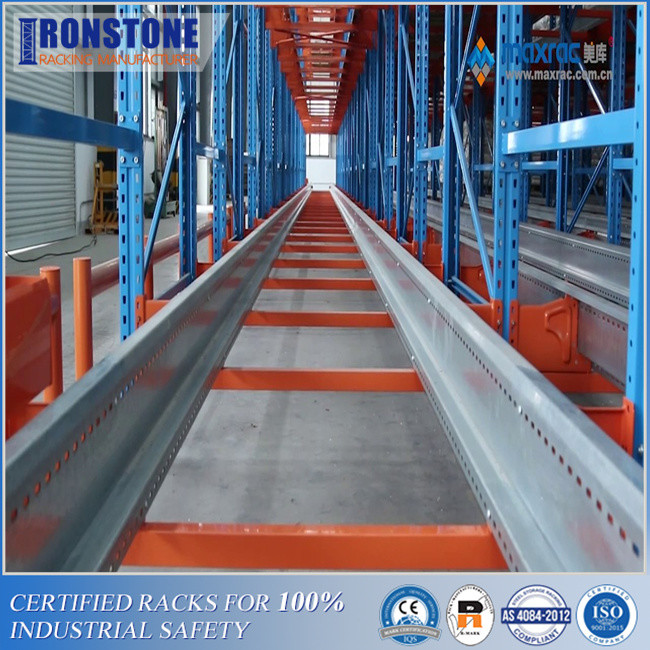

Komponenty regałów paletowych wahadłowych
Specyfikacje szafy wahadłowej radiowej
| Przedmiot |
Podstawowe dane |
Uwaga |
| Typ |
Wersja wysoka: TDRII-A-1012-1.5T |
|
| Odpowiednia paleta |
Szerokość: 1016 mm Głębokość: 1219 mm |
Wejście: 1016mm |
| Maksymalna ładowność |
Maksymalnie 1500 kg |
|
| Przenosić |
Prędkość |
Vmax pusty: 1,5 m/s, Vmax pełny: 1,0 m/s |
|
| Przyśpieszenie |
≤0,5m/S2 |
|
| Silnik |
Bezszczotkowy serwomotor: 48VDC 600W |
Importowane z Ameryki |
| Sterownik serwo |
Bezszczotkowy sterownik serwo |
Importowany |
| Winda |
Wysokość podnoszenia |
40mm |
|
| Silnik |
Silnik bezszczotkowy: 48VDC 500W |
Importowane z Ameryki |
| Pozycjonowanie/Dokładność |
Pozycjonowanie ruchu: czujnik laserowy |
Niemcy P+F/SICK |
| Pozycjonowanie palet: czujnik laserowy |
Niemcy P+F/SICK |
| Pozycjonowanie windy: przełącznik zbliżeniowy |
Niemcy P+F |
| Wykrywanie obiektów |
Fotoelektryczność tłumienia tła |
Niemcy P+F/SICK |
| System sterowania |
Sterownik programowalny: S7-200 PLC |
Niemcy SIEMENS |
| Odległy |
Częstotliwość pracy: 433 MHZ;
Odległość komunikacji: co najmniej 100 m w otwartym środowisku.
|
Zaimportowany dostosowany IMT |
| Dwukierunkowa komunikacja, z wyświetlaczem LED |
| Temperatura: -40 ℃ ~ + 80 ℃ IP67 |
| Zasilacz |
Akumulator litowo-żelazowo-fosforanowy |
Krajowa, wysoka jakość |
| Parametr baterii |
48V,30AH;
czas pracy: ≥8h;
czas ładowania: 3h;
czasy ładowania: 1000
|
Bezobsługowy |
| Tryb kontroli prędkości |
Sterowanie serwo, stały moment obrotowy przy niskiej prędkości |
|
| Tryb sterowania wahadłowego |
Pilot |
|
| Bieganie Hałas |
≤60 dB |
|
| Wymagania dotyczące malowania |
Rama (czarna)
Inne (jasnoszary)
|
|
| Temperatura otoczenia |
Temperatura: 0 ℃ ~ 50 ℃
Wilgotność: 5% ~ 95% (bez kondensacji)
|
|
| Urządzenie antykolizyjne |
Na powierzchni czołowej zamontowano poliuretanową listwę amortyzującą oraz czujnik antykolizyjny |
|
Regał paletowy z radiem wahadłowym to system składowania o dużej gęstości przeznaczony do wydajnego i bezpiecznego składowania palet.Niektóre z jego kluczowych cech i zalet to:
►Przechowywanie o dużej gęstości:System wahadłowy radiowy umożliwia składowanie o dużej gęstości, umożliwiając składowanie palet na głębokich liniach.Maksymalizuje to wykorzystanie powierzchni magazynowej i zwiększa pojemność magazynową.
►Automatyczna obsługa:System wahadłowy jest zautomatyzowany, co zmniejsza potrzebę pracy ręcznej i zwiększa wydajność obsługi.Dzięki temu idealnie nadaje się do zastosowań związanych z pamięcią masową o dużej pojemności.
►Elastyczność:System transportu radiowego może obsługiwać palety o różnych rozmiarach i ciężarach, dzięki czemu nadaje się do różnych typów produktów i branż.
►Bezpieczeństwo:Radiowy system wahadłowy posiada zabezpieczenia, które zapewniają bezpieczną obsługę i przechowywanie palet.Obejmuje to czujniki antykolizyjne, automatyczne hamulce i przyciski zatrzymania awaryjnego.
►Opłacalność:System wahadłowy może obniżyć koszty, zmniejszając wymagania dotyczące siły roboczej i maksymalizując pojemność magazynową.Poprawia również dokładność inwentaryzacji, zmniejszając ryzyko przeładowania lub niedoborów zapasów.
Podczas korzystania z radiowego wahadłowego regału paletowego należy wziąć pod uwagę kilka rzeczy, aby zapewnić bezpieczną i efektywną pracę:
* Odpowiedni trening:Cały personel obsługujący radiowy system wahadłowy powinien przejść odpowiednie szkolenie w zakresie jego użytkowania i procedur bezpieczeństwa.
* Regularna konserwacja:System wahadłowy powinien być regularnie sprawdzany i konserwowany, aby zapewnić jego prawidłowe działanie i bezpieczeństwo.Wszelkie problemy należy rozwiązywać niezwłocznie.
* Udźwig:Radiowy system wahadłowy ma ograniczenia wagowe zarówno dla wahadłowca, jak i przewożonych przez niego palet.Przestrzeganie tych ograniczeń jest ważne, aby uniknąć wypadków i uszkodzeń systemu.
* Zgodność:System wahadłowy radiowy powinien być kompatybilny z składowanymi paletami.Obejmuje to upewnienie się, że palety mieszczą się w specyfikacjach systemu i że palety są zgodne z możliwościami obsługi wahadłowca.
* Konfiguracja systemu:Konfiguracja radiowego systemu wahadłowego powinna być odpowiednio zaprojektowana, aby odpowiadała układowi magazynu i specyficznym wymaganiom składowanych produktów.
* Procedury awaryjne:Powinny istnieć procedury awaryjne na wypadek jakichkolwiek incydentów, takich jak awarie wahadłowców lub kolizje.
MagazynProjekt rozwiązaniainż
Ironstone ma własnych konsultantów ds. projektowania, którzy mają doświadczenie w oferowaniu optymalnych rozwiązań w zakresie przechowywania w celu optymalizacji przepływu materiałów i informacji.W oparciu o projektowanie inżynieryjne, modelowanie komputerowe i projektowanie oprogramowania CAD z powodzeniem dostarczyliśmy naszym klientom tysiące rozwiązań pamięci masowej.Dzięki korzystnej dla obu stron kombinacji możemy zapewnić Państwa sukces w zarządzaniu towarami za pomocą naszej profesjonalnej technologii i zarządzania ryzykiem.
Możemy spełnić Twoje różne wymagania projektowe!
