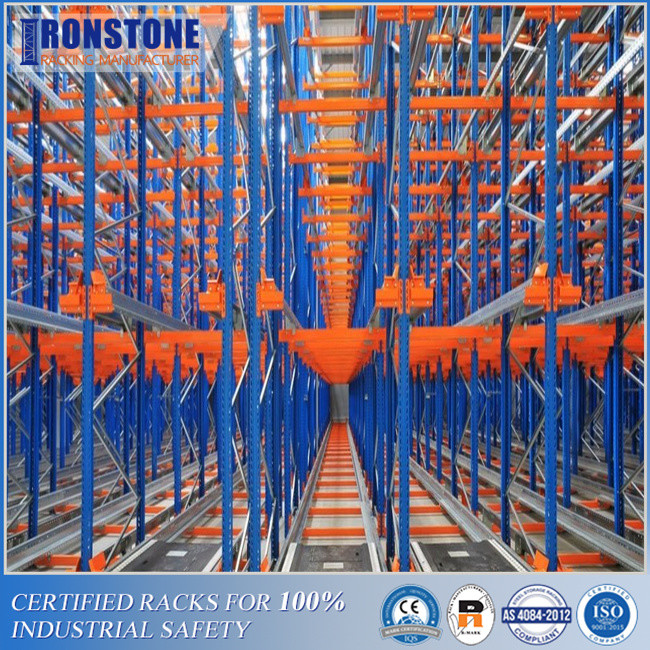

Automatyczny mobilny system regałów wahadłowych zapewniający oszczędność miejsca
System regałów wahadłowych Radio Shuttle to system magazynowy do przechowywania i zarządzania dużymi ilościami towarów.Jest to rozwiązanie pamięci masowej o dużej gęstości, zwykle stosowane w magazynach i centrach logistycznych, zaprojektowane w celu poprawy wydajności składowania i efektywności operacyjnej.

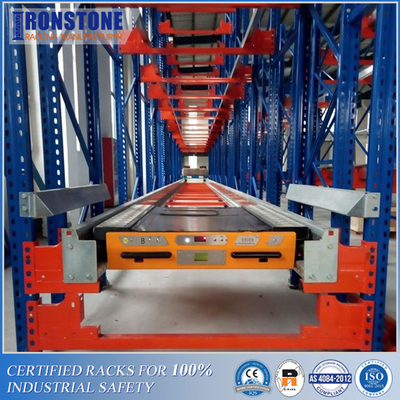

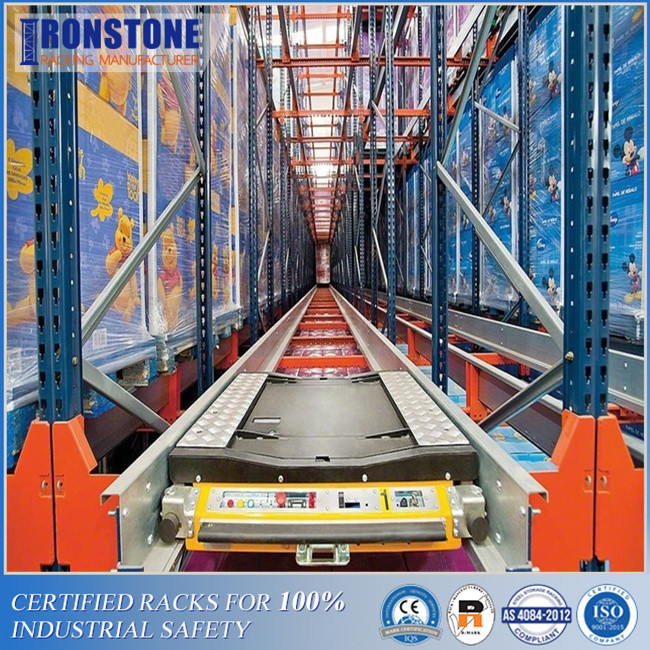

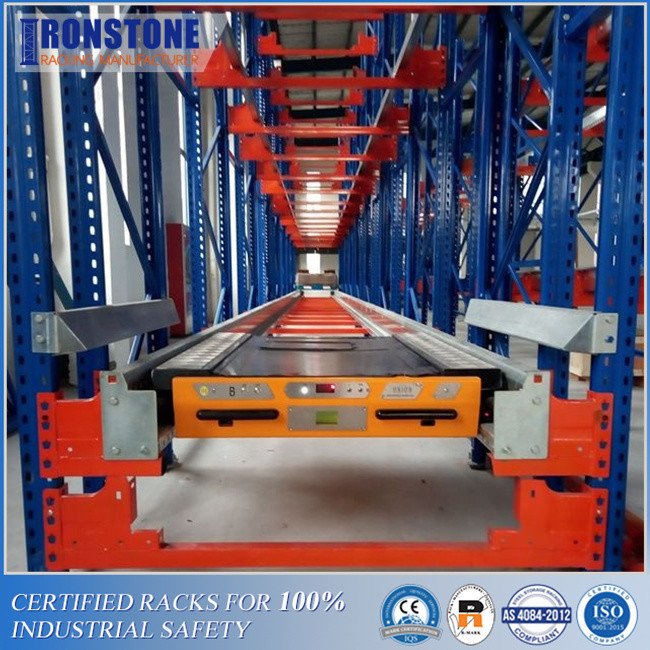

Podstawową zasadą systemu regałów wahadłowych jest wykorzystanie elektrycznego wahadłowca (radiowego wahadłowca) do przemieszczania towarów między regałami.Wahadłowiec jest robotem, który może podróżować autonomicznie, przenosząc i przemieszczając towary.Jest zasilany bateryjnie i obsługiwany za pomocą pilota lub systemu sterowania.
Radiowy system regałów wahadłowych działa w następujący sposób:
►Najpierw towary są umieszczane po jednej stronie regału i wsuwane do systemu za pomocą wózka widłowego lub innego sprzętu manipulacyjnego.
►Wahadłowiec porusza się automatycznie po regałach i przenosi towary z jednej strony na drugą.Może poruszać się pionowo nad i pod półkami, aby uzyskać dostęp do różnych poziomów półek.
►Wózek wahadłowy zatrzymuje się w miejscu docelowym i umieszcza towar we właściwej pozycji zgodnie z poleceniami sterowania systemu.
►Operator może użyć pilota lub systemu sterowania do sterowania wózkiem i zlecać mu wykonanie określonych zadań, takich jak podniesienie lub odłożenie towarów.
Zalety systemu regałów wahadłowych z radiem to m.in
1. Wysoka gęstość przechowywania:Ponieważ wahadłowiec może przemieszczać się między regałami, maksymalizuje wykorzystanie przestrzeni magazynowej i zapewnia większą gęstość składowania.
2. Sprawne działanie:Wahadłowce mogą wykonywać zadania przeładunkowe szybko i dokładnie, znacznie poprawiając wydajność operacji magazynowych.
3. Ograniczona ręczna obsługa:System regałów wahadłowych radiowych zmniejsza pracę ręczną i ryzyko operacyjne w porównaniu z tradycyjnymi ręcznymi metodami przenoszenia.
4. Elastyczność:Wózki wahadłowe mogą w razie potrzeby przenosić towary między regałami, uwzględniając różne rozmiary i wagę towarów.
Komponenty regałów paletowych wahadłowych
Specyfikacje szafy wahadłowej radiowej
| Przedmiot |
Podstawowe dane |
Uwaga |
| Typ |
Wersja wysoka: TDRII-A-1012-1.5T |
|
| Odpowiednia paleta |
Szerokość: 1016 mm Głębokość: 1219 mm |
Wejście: 1016mm |
| Maksymalna ładowność |
Maksymalnie 1500 kg |
|
| Przenosić |
Prędkość |
Vmax pusty: 1,5 m/s, Vmax pełny: 1,0 m/s |
|
| Przyśpieszenie |
≤0,5m/S2 |
|
| Silnik |
Bezszczotkowy serwomotor: 48VDC 600W |
Importowane z Ameryki |
| Sterownik serwo |
Bezszczotkowy sterownik serwo |
Importowany |
| Winda |
Wysokość podnoszenia |
40mm |
|
| Silnik |
Silnik bezszczotkowy: 48VDC 500W |
Importowane z Ameryki |
| Pozycjonowanie/Dokładność |
Pozycjonowanie ruchu: czujnik laserowy |
Niemcy P+F/SICK |
| Pozycjonowanie palet: czujnik laserowy |
Niemcy P+F/SICK |
| Pozycjonowanie windy: przełącznik zbliżeniowy |
Niemcy P+F |
| Wykrywanie obiektów |
Fotoelektryczność tłumienia tła |
Niemcy P+F/SICK |
| System sterowania |
Sterownik programowalny: S7-200 PLC |
Niemcy SIEMENS |
| Odległy |
Częstotliwość pracy: 433 MHZ;
Odległość komunikacji: co najmniej 100 m w otwartym środowisku.
|
Zaimportowany dostosowany IMT |
| Dwukierunkowa komunikacja, z wyświetlaczem LED |
| Temperatura: -40 ℃ ~ + 80 ℃ IP67 |
| Zasilacz |
Akumulator litowo-żelazowo-fosforanowy |
Krajowa, wysoka jakość |
| Parametr baterii |
48V,30AH;
czas pracy: ≥8h;
czas ładowania: 3h;
czasy ładowania: 1000
|
Bezobsługowy |
| Tryb kontroli prędkości |
Sterowanie serwo, stały moment obrotowy przy niskiej prędkości |
|
| Tryb sterowania wahadłowego |
Pilot |
|
| Bieganie Hałas |
≤60 dB |
|
| Wymagania dotyczące malowania |
Rama (czarna)
Inne (jasnoszary)
|
|
| Temperatura otoczenia |
Temperatura: 0 ℃ ~ 50 ℃
Wilgotność: 5% ~ 95% (bez kondensacji)
|
|
| Urządzenie antykolizyjne |
Na powierzchni czołowej zamontowano poliuretanową listwę amortyzującą oraz czujnik antykolizyjny |
|
Przed zainstalowaniem radiowego systemu regałów wahadłowych należy wziąć pod uwagę następujące czynniki:
1. Powierzchnia magazynowa:Oceń dostępną przestrzeń i układ magazynu, aby określić odpowiedni obszar do instalacji systemu regałów wahadłowych z radiem.Upewnij się, że jest wystarczająco dużo miejsca, aby pomieścić system regałów, wózki wahadłowe i obszary obsługi ładunku.
2. Atrybuty ładunku:Weź pod uwagę rozmiar, wagę i charakterystykę ładunku.system regałów wahadłowych Radio Shuttle musi pomieścić różne rodzaje ładunków, dlatego należy upewnić się, że konstrukcja i nośność systemu regałów spełniają wymagania ładunku.
3. Przepływ ładunku:Oceń przepływ ładunku i wymagania dotyczące obsługi.W oparciu o częstotliwość przemieszczania ładunków i szybkość obsługi określ liczbę i konfigurację wózków wahadłowych wymaganych do zapewnienia, że system może osiągnąć oczekiwaną wydajność operacyjną.
4. Wymagania dotyczące zasilania i ładowania:System Radio Shuttle wykorzystuje energię baterii, dlatego należy wziąć pod uwagę żywotność baterii i potrzeby ładowania wahadłowców.Określ lokalizację stacji ładowania i konfigurację urządzeń do ładowania, aby zapewnić terminowe ładowanie autobusów wahadłowych i zachowanie ich sprawności.
5. Integracja systemu:Rozważ integrację systemu regałów wahadłowych z innymi urządzeniami i systemami magazynowymi.Na przykład interfejsy z systemami zarządzania magazynem (WMS) lub zautomatyzowanym sprzętem umożliwiającym wymianę danych i wspólne operacje.
6. Względy bezpieczeństwa:Zapewnij bezpieczeństwo systemu regałów wahadłowych radiowych.Obejmuje to projekt i funkcje bezpieczeństwa wahadłowca, takie jak urządzenia zapobiegające kolizjom, czujniki bezpieczeństwa i przyciski zatrzymania awaryjnego, a także szkolenia dla operatorów i zgodność z normami bezpieczeństwa.
MagazynProjekt rozwiązaniainż
Ironstone ma własnych konsultantów ds. projektowania, którzy mają doświadczenie w oferowaniu optymalnych rozwiązań w zakresie przechowywania w celu optymalizacji przepływu materiałów i informacji.W oparciu o projektowanie inżynieryjne, modelowanie komputerowe i projektowanie oprogramowania CAD z powodzeniem dostarczyliśmy naszym klientom tysiące rozwiązań pamięci masowej.Dzięki korzystnej dla obu stron kombinacji możemy zapewnić Państwa sukces w zarządzaniu towarami za pomocą naszej profesjonalnej technologii i zarządzania ryzykiem.
Często zadawane pytania
(1) P. Jaka jest minimalna ilość zamówienia?
Wystarczy, że kupisz jedną sztukę, a my wyślemy ją do Ciebie.
(2) P. Jak kupować?
Możesz wysłać do nas e-mail bezpośrednio, a my skontaktujemy się z Tobą przez e-mail na czas.
(3) P. Czy jesteś fabryką czy handlowcem?
A. Jesteśmy w 100% fabryczną.
(4) P. Czy możesz OEM / ODM?
Świadczymy usługi OEM/ODM.Jeśli tego potrzebujesz, możesz wysłać swoje logo bezpośrednio do nas, a my wydrukujemy Twoją etykietę obwodową na produkcie.
(5) P. Jakie certyfikaty przechodzą Twoje produkty?
Jesteśmy firmą posiadającą certyfikat ISO9001.Systemy regałów są ściśle projektowane i produkowane w oparciu o normy CE i AS4084:2012 dla regałów magazynowych oraz zgodne z normami FEM i RMI.
(6) P. Jakie są twoje metody płatności?
Obsługujemy T/ T .L/C PayPal i inne metody płatności.
(7)P.Jaki jest czas dostawy?
Zwykle trwa to od 25 do 30 dni.Ale dokładny czas dostawy jest inny dla różnych ilości zamówień.
